LCD型履带式陶瓷加热器是采用强度高，热辐射性能好的氧化铅陶瓷元件作绝缘材料，用优质镍铬丝缆作发热体，穿接好的加热器可以是矩形或三角形。镍铬丝缆与导线采用新工艺焊接，焊接的接头全部埋入陶瓷元件内绝缘可靠，陶瓷加热器与控制设备配套即成为完整的热处理系统，它们的连接采用专用接插件，并可根据工件与控制设备的距离配置接长导线。长度尺寸可以灵活改变制作的履带式陶瓷加热器，应视工件的几何形状、壁厚及热处理工艺选择相应的规格、下表仅列部分规格：

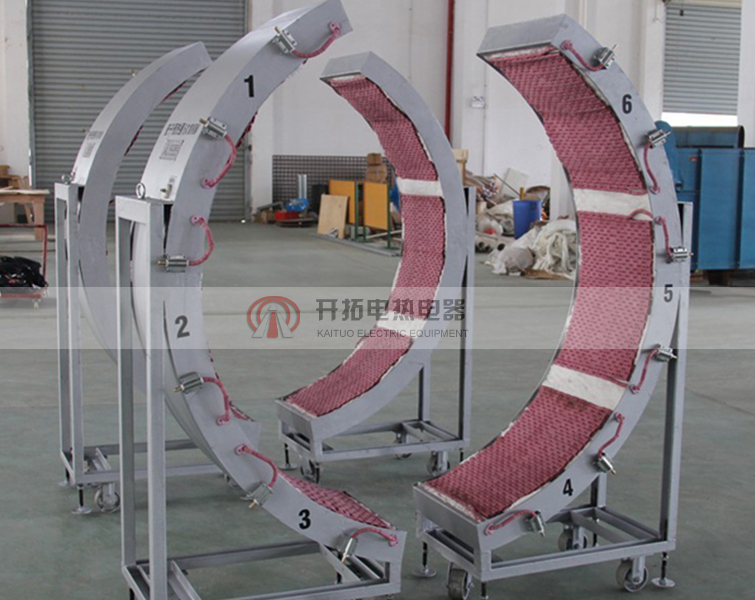

以履带式加热器作热源，配以保温材料及外壳，做成圈型对开式加热器，便于装卸，适用于中小型管道的局部加热，最高工作温度750℃。
|
型号 |
适用管径（mm) |
工作电压（V） |
额定功率（KW） |
|
LCD-Q-33 |
Φ33 |
36 |
1.7 |
|
LCD-Q-48 |
Φ48 |
55 |
2.5 |
|
LCD-Q-76 |
Φ76 |
110 |
5 |
|
LCD-Q-89 |
Φ89 |
110 |
5 |
|
LCD-Q-108 |
Φ108 |
110 |
5 |
|
LCD-Q-133 |
Φ133 |
110 |
5 |
|
LCD-Q-159 |
Φ159 |
110 |
5 |
|
LCD-Q-219 |
Φ219 |
220 |
10 |
|
LCD-Q-273 |
Φ273 |
220 |
10 |
|
LCD-Q-325 |
Φ325 |
220 |
20 |
|
LCD-Q-377 |
Φ377 |
220 |
20 |
|
LCD-Q-426 |
Φ426 |
220 |
20 |
热处理工艺
热处理的三个组成部分：
1． 陶瓷电加热器：即发热元件，是工件加热时的热量来源。我公司为您提供多种型号及规格，它们各有特点，性能也不尽相同。如LCD型履带式加热器、SCD型绳状式加热器、NJ型内热式框架加热器等等，一般需用户根据被加热工件的形状、厚度及所需的温度值来进行选择。
2． 温度控制箱：是与陶瓷电加热器配套，为陶瓷电加热器提供电源，并控制其工作状态从而达到控温的目的。温控箱配有温控仪，用于控制、测量工件的温度、配置的温度记录仪用于实时记录工件的温度曲线以便用户存档备案。目前我公司为用户提供多种型号规格的温度控制箱，如ZWK、WCK、RWK型系列智能温度程序控制箱、DWK、TCS型系列电脑温度控制箱、LWK型系列温度控制箱等，选型时用户需根据加热的范围、加热工艺要求及加现场要求来选择理想实用的温度控制箱。
3． 辅助材料：主要有KJ型快速接长导线（温控箱与加热器间距离的连接线，也为36V、55V、110V等加热器串联用，并配有快速接插头）、热电偶（温度传感器，用于测量被加热工件的温度）、补偿导线（热电偶与温控箱间距离的连接线）、硅酸铝高温保温棉（阻止热量散发）。
热处理的注意事项：
1、被加热工件须有可靠的接地。
2、加热器使用时不允许重叠。
3、热电偶应和工件可靠贴连。
4、加热器的宽度应为被加热物件壁厚的7-10倍。
5、功率误差为±3%，外形公差
